Nagle zanikające albo skaczące napięcie potrafi uszkodzić nie tylko jeden sprzęt, ale całą serię urządzeń podłączonych do instalacji. Przepięciówka, czyli ogranicznik przepięć, ma za zadanie przejąć taki impuls i odprowadzić go zanim dotrze do elektroniki, automatyki czy osprzętu w budynku. Poniżej wyjaśniam, jak działa, jak dobrać właściwy typ do domu lub obiektu usługowego i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy o ochronie przed skokami napięcia w budynku
- Ogranicznik nie stabilizuje napięcia na co dzień, tylko reaguje na krótkie udary i przepięcia.
- W praktyce stosuje się ochronę warstwową: typ 1, typ 2 i typ 3, dobierane do ryzyka i miejsca montażu.
- Skuteczność zależy od całej instalacji, a nie tylko od samego aparatu.
- Najczęściej ochronę zaczyna się od rozdzielnicy głównej, a dopiero potem zabezpiecza najbardziej wrażliwe urządzenia.
- W budynkach z odgromówką, zasilaniem napowietrznym albo dużą elektroniką zwykły podstawowy moduł często nie wystarcza.
Czym jest ochrona przed skokami napięcia i przed czym naprawdę chroni

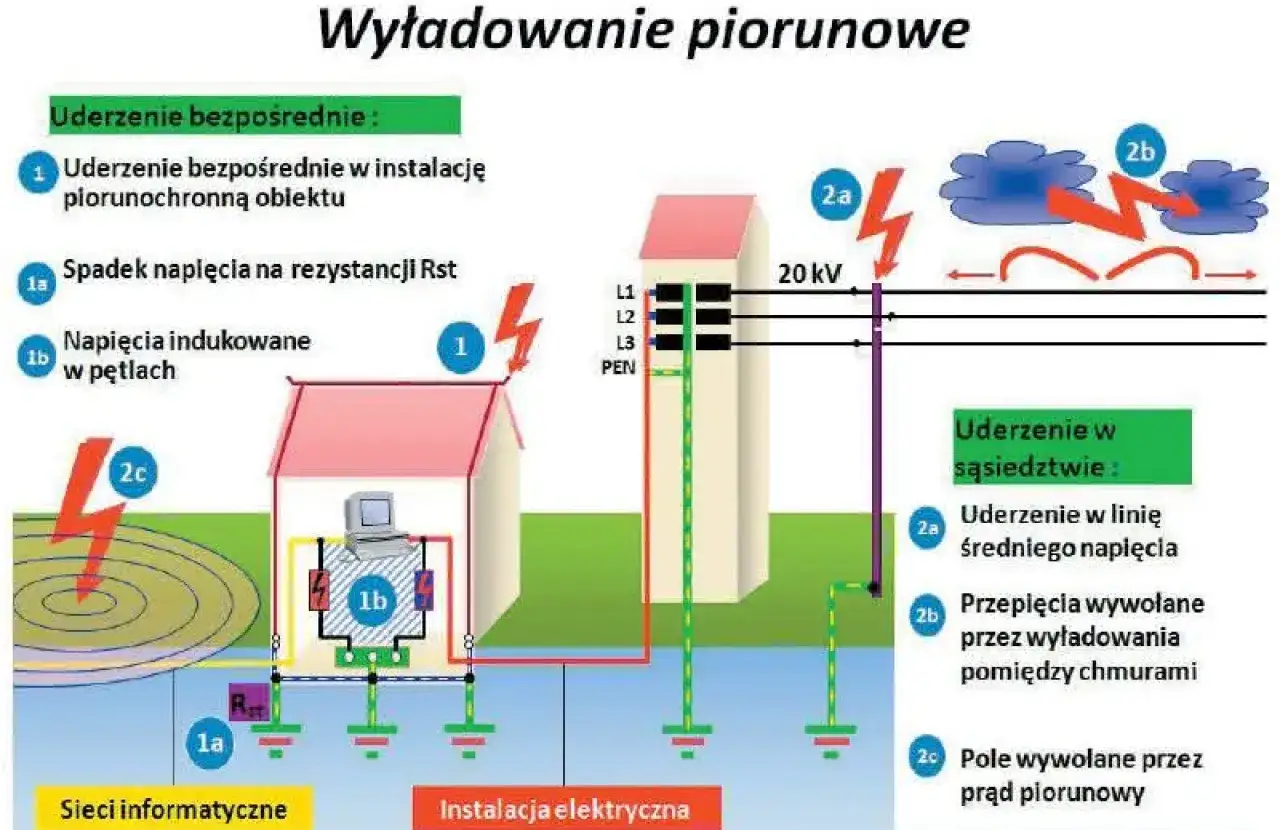

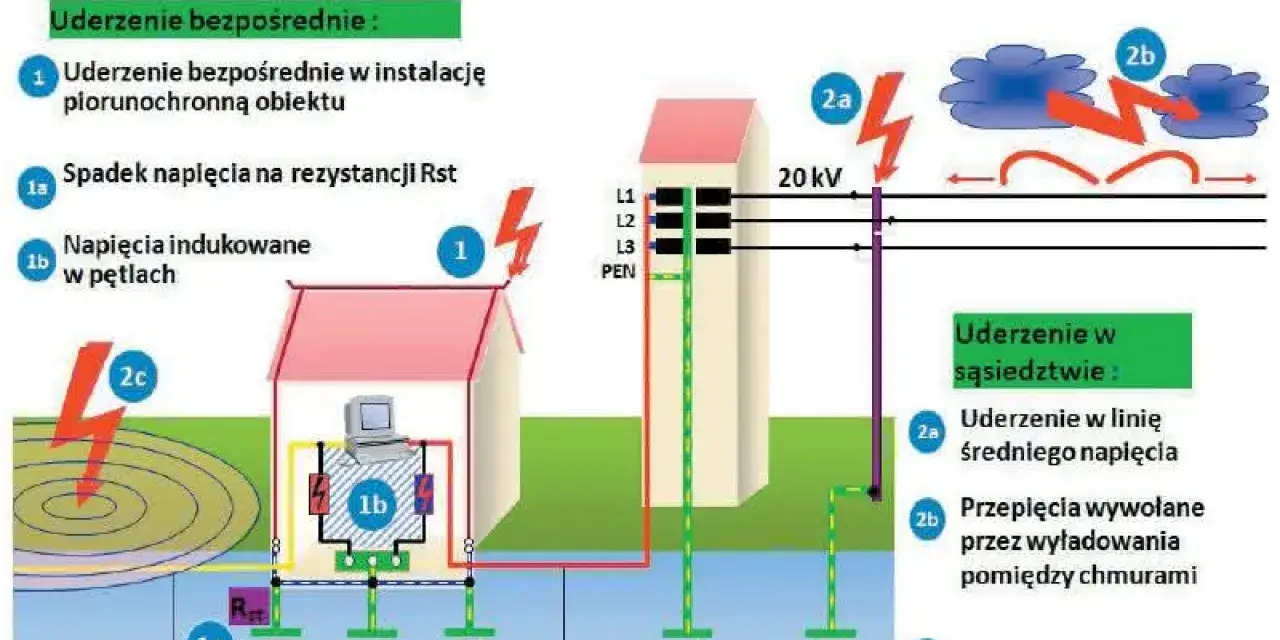

Najprościej mówiąc, chodzi o urządzenie, które w ułamku sekundy odprowadza nadmiar energii do instalacji uziemiającej. Taki impuls może pojawić się po wyładowaniu atmosferycznym w pobliżu, przy przełączeniach w sieci albo po załączeniu dużych odbiorników, takich jak pompy, windy czy silniki. Właśnie dlatego temat jest ważny nie tylko w halach czy biurach, ale też w zwykłych budynkach mieszkalnych.
Warto od razu rozdzielić pojęcia, bo tu często pojawia się nieporozumienie. Ogranicznik przepięć nie zastępuje stabilizatora napięcia, UPS-a ani zabezpieczenia nadprądowego. Nie ochroni też przed długotrwałym zanikiem zasilania. Jego rola jest węższa, ale bardzo konkretna: zbić krótki, gwałtowny impuls zanim zrobi szkody.
W budynkach temat nie jest już dodatkiem „na wszelki wypadek”. Instalacja elektryczna powinna być zaprojektowana tak, by zapewniała również urządzenia ochrony przeciwprzepięciowej, a standard PN-HD 60364-5-534 porządkuje zasady ich doboru i montażu. To ma znaczenie szczególnie wtedy, gdy budynek ma wiele punktów zasilania, automatykę, system alarmowy albo sprzęt o wysokiej wartości odtworzeniowej.
Na tym etapie najważniejsze jest jedno: jeśli budynek ma chronić ludzi i sprzęt, sama listwa przy komputerze nie wystarczy. Dalej wchodzimy już w praktykę, czyli w to, jak taki układ działa w rozdzielnicy.
Jak działa ogranicznik w rozdzielnicy i dlaczego krótkie przewody robią różnicę
W środku najczęściej pracuje warystor, iskiernik albo układ łączony. Warystor to element, który przy normalnym napięciu zachowuje się biernie, a po przekroczeniu określonego progu gwałtownie zmienia swoje właściwości i zaczyna przewodzić. Iskiernik z kolei tworzy kontrolowaną drogę odprowadzenia energii do ziemi. W obu przypadkach sens jest ten sam: przejąć impuls i ograniczyć napięcie resztkowe, które dociera do odbiorników.
Na skuteczność bardzo mocno wpływa montaż. Przy prądach udarowych każdy dodatkowy centymetr przewodu zwiększa impedancję połączenia, a więc podnosi napięcie, które zostaje „przepuszczone” dalej. W praktyce przewody powinny być możliwie krótkie, prowadzone prosto i bez zbędnych pętli. Gdy instalator robi to byle jak, dobry aparat traci sporą część swojej skuteczności.
- Krótka droga do szyny PE ogranicza wzrost napięcia na przewodach.
- Wspólny punkt odniesienia dla ochrony i uziemienia poprawia odprowadzenie energii.
- Odpowiedni przekrój przewodów zmniejsza ryzyko przegrzewania i uszkodzenia połączeń.
- Dobór do układu sieci ma znaczenie w TN-C, TN-S i TT, bo każde zachowuje się inaczej przy udarze.
Jeśli mam wskazać jedną rzecz, która najczęściej decyduje o realnym działaniu ochrony, to jest nią właśnie sposób połączenia. Sam aparat kupiony „z górnej półki” nie naprawi źle poprowadzonej instalacji. To prowadzi wprost do najważniejszego pytania: jaki typ dobrać do konkretnego budynku.
Jak dobrać typ do domu, mieszkania i obiektu usługowego
Wybór nie powinien zaczynać się od ceny, tylko od ryzyka. Inny układ ma sens w domu jednorodzinnym z przyłączem kablowym, inny w budynku z instalacją odgromową, a jeszcze inny w mieszkaniu z dużą ilością elektroniki i wspólną rozdzielnicą w pionie. Najbezpieczniej patrzeć na ochronę warstwowo: od wejścia zasilania aż po najbardziej czułe urządzenia.
| Typ ochrony | Gdzie zwykle montuję | Przed czym chroni najlepiej | Kiedy ma największy sens |
|---|---|---|---|
| Typ 1 | Rozdzielnica główna lub złącze | Duże udary, część prądu piorunowego | Budynek z odgromówką, zasilaniem napowietrznym lub podwyższonym ryzykiem |
| Typ 2 | Rozdzielnica główna albo podrozdzielnia | Przepięcia łączeniowe i indukowane | Większość domów, mieszkań i obiektów usługowych |
| Typ 3 | Przy odbiorniku albo w jego pobliżu | Najdelikatniejsza elektronika | Komputery, RTV, rejestratory monitoringu, sterowniki i sprzęt IT |
| Typ 1+2 | Główna rozdzielnica | Połączenie ochrony pierwszego i drugiego stopnia | Gdy chcesz ograniczyć liczbę aparatów albo masz bardziej wymagający budynek |
W domu jednorodzinnym z przyłączem kablowym bardzo często wystarcza typ 2 w rozdzielnicy głównej, ale jeśli budynek ma instalację odgromową, linię napowietrzną albo rozbudowaną automatykę, zwykle rozważa się już typ 1+2. W mieszkaniu w bloku sytuacja zależy od ochrony zastosowanej w pionie i w części wspólnej, dlatego dodatkowy typ 3 przy cennej elektronice bywa rozsądnym uzupełnieniem, a nie zamiennikiem całości.
W obiektach usługowych, lokalach medycznych, biurach i małych serwerowniach patrzę szerzej: ochrona na wejściu, druga w podrozdzielniach i lokalna przy urządzeniach krytycznych. To właśnie taki układ najczęściej daje efekt, który da się obronić technicznie, a nie tylko „ładnie wygląda na schemacie”.
Jeśli budynek ma instalację fotowoltaiczną, ładowarkę EV albo rozbudowany system alarmowy, dochodzi jeszcze kwestia ochrony po stronie DC i sygnałowej. Sam moduł przy wejściu zasilania nie załatwia wtedy sprawy do końca. I właśnie tu najłatwiej o błędy, które pozornie są drobiazgiem, a w praktyce psują całą koncepcję.
Błędy montażowe, które osłabiają nawet dobry wybór
Najczęstszy problem, jaki widzę, to montaż traktowany jak formalność. Ktoś kupuje dobry aparat, ale prowadzi przewody zbyt długo, robi zbędne łuki albo podłącza wszystko „na oko”. W ochronie przeciwprzepięciowej to działa przeciwko użytkownikowi, bo energia udaru zaczyna rozchodzić się po instalacji szybciej, niż układ zdąży ją przejąć.
- Zbyt długie przewody między aparatem a szyną uziemiającą podnoszą napięcie resztkowe.
- Brak dobrego uziemienia sprawia, że urządzenie nie ma gdzie skutecznie odprowadzić energii.
- Pomieszanie stopni ochrony bez koordynacji powoduje, że urządzenia nie współpracują ze sobą poprawnie.
- Montaż tylko przy jednym gnieździe nie chroni reszty instalacji, więc szkoda pozostaje po stronie całego budynku.
- Brak kontroli wskaźnika zużycia sprawia, że uszkodzony aparat wygląda na sprawny, choć już nie działa jak trzeba.
Drugi błąd to myślenie, że jeden element rozwiąże wszystko. W praktyce dobrze zaprojektowany układ działa stopniowo: mocniejsza ochrona na wejściu, bardziej precyzyjna bliżej odbiorników. To nie jest nadmiar, tylko sposób na to, by poszczególne stopnie nie walczyły ze sobą, lecz wspierały się nawzajem.
Trzeba też pamiętać o serwisie. Po silnym udarze aparat może wymagać wymiany wkładki albo całego modułu, nawet jeśli z zewnątrz nic nie widać. Z mojego punktu widzenia to jeden z tych elementów instalacji, które warto sprawdzać przy okazji przeglądów, a nie dopiero po awarii sprzętu.
Gdy techniczna strona jest już jasna, pojawia się drugie, bardzo praktyczne pytanie: ile to kosztuje i czy w ogóle się opłaca w 2026 roku.Ile kosztuje taka ochrona w 2026 roku
Na rynku w 2026 roku ceny są mocno zależne od producenta, liczby biegunów, rodzaju sieci i tego, czy mówimy o module z wymienną wkładką, czy o prostszym rozwiązaniu do pojedynczego obwodu. Warto jednak patrzeć na widełki, bo dają realny obraz budżetu, który trzeba zarezerwować w projekcie albo podczas modernizacji.
| Element | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Typ 3 do pojedynczego obwodu | 40-150 zł | Moc, liczba torów, wersja do puszki lub gniazda |
| Typ 2 do domu lub mieszkania | 100-350 zł | 1-faza lub 3-fazy, sygnalizacja zużycia, wymienna wkładka |
| Typ 1+2 do rozdzielnicy głównej | 250-700 zł | Zakres ochrony, układ sieci, marka, parametry udarowe |
| Montaż przez elektryka | 200-800 zł | Stan rozdzielnicy, konieczność przeróbek, liczba obwodów |
W prostym domu jednorodzinnym koszt ochrony zwykle zamyka się w kilkuset złotych za sam aparat i robociznę, o ile rozdzielnica ma jeszcze miejsce i nie trzeba przebudowywać całego układu. W budynku z fotowoltaiką, podrozdzielniami, automatyką HVAC albo większą liczbą obwodów kwota rośnie szybko, ale nadal jest nieporównywalnie mniejsza od kosztu wymiany zniszczonej elektroniki, sterowników czy systemu monitoringu.
Ja patrzę na to tak: ochrona przed skokami napięcia nie jest wydatkiem „na błyskotki”, tylko elementem budżetu instalacyjnego, który realnie zmniejsza ryzyko przestoju i kosztownych napraw. A jeśli budynek ma być wynajmowany lub sprzedawany, sprawna i sensownie opisana instalacja jest po prostu mocnym argumentem użytkowym.
Co sprawdzam razem z ochroną, żeby instalacja była naprawdę kompletna
Najbardziej praktyczne podejście jest proste: nie patrzę na ogranicznik jako na samotny aparat, tylko jako część całego układu budynku. Wtedy od razu widać, czy problemem jest tylko brak ochrony, czy może również uziemienie, połączenia wyrównawcze albo zbyt mała rozdzielnica. To ważne, bo poprawka jednego elementu bez reszty bywa tylko półśrodkiem.
- Główna szyna uziemiająca musi być dostępna, poprawnie wykonana i połączona z instalacją.
- Połączenia wyrównawcze powinny obejmować metalowe części instalacji i konstrukcji, jeśli tego wymaga projekt.
- Rezerwa miejsca w rozdzielnicy ułatwia montaż kolejnych stopni ochrony bez prowizorki.
- Ochrona torów sygnałowych ma znaczenie przy alarmie, monitoringu, domofonie, sieci LAN i automatyce.
- Dobór do realnego sposobu zasilania budynku jest ważniejszy niż sam katalogowy opis aparatu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: najlepszy efekt daje ochrona warstwowa, dobrze uziemiona i zamontowana możliwie blisko miejsca wejścia energii do budynku. Dopiero potem warto dokładać lokalne zabezpieczenia przy sprzęcie, który jest najdroższy albo najwrażliwszy. W takim układzie instalacja nie wygląda na „doposażoną”, tylko po prostu działa tak, jak powinna.
