Najkrótsza odpowiedź, która oszczędza pomyłek
- W Polsce przewody fazowe najczęściej mają barwy brązową, czarną lub szarą.
- Przewód neutralny to niebieski, a ochronny to żółto-zielony.
- Kolor mówi o funkcji żyły, ale nie zastępuje pomiaru i nie potwierdza kolejności faz.
- W starszych budynkach można spotkać inne barwy, wyblakłe izolacje i przeróbki, więc ostrożność jest konieczna.
- Przy zakupie lub remoncie lokalu warto sprawdzić nie tylko przewody, ale też rozdzielnicę i dokumentację instalacji.
Jak czytać oznaczenia żył w instalacji budynku
W nowoczesnych instalacjach najpierw patrzę nie na sam przewód, tylko na jego funkcję. W obwodach prądu przemiennego najważniejsze są trzy skróty: L, N i PE. L oznacza żyłę czynną, czyli tę, która doprowadza napięcie do odbiornika. N to przewód neutralny, a PE to przewód ochronny, którego zadaniem jest bezpieczne odprowadzenie prądu w razie uszkodzenia izolacji.
W budynkach nadal trafia się też na przewód PEN, czyli połączenie funkcji ochronnej i neutralnej. To rozwiązanie starsze, charakterystyczne dla części instalacji w układzie TN-C, dlatego w mieszkaniach po modernizacji wymaga szczególnej uwagi. Sam kolor pomaga rozpoznać rolę żyły, ale nie mówi jeszcze, gdzie ona faktycznie jest podłączona. I właśnie dlatego przy pracach w budynku nie wystarczy „zobaczyć barwę” - trzeba rozumieć cały układ instalacji.
Ta podstawowa logika prowadzi prosto do pytania, które interesuje większość właścicieli lokali: jakie barwy są dziś uznawane za właściwe dla poszczególnych żył.

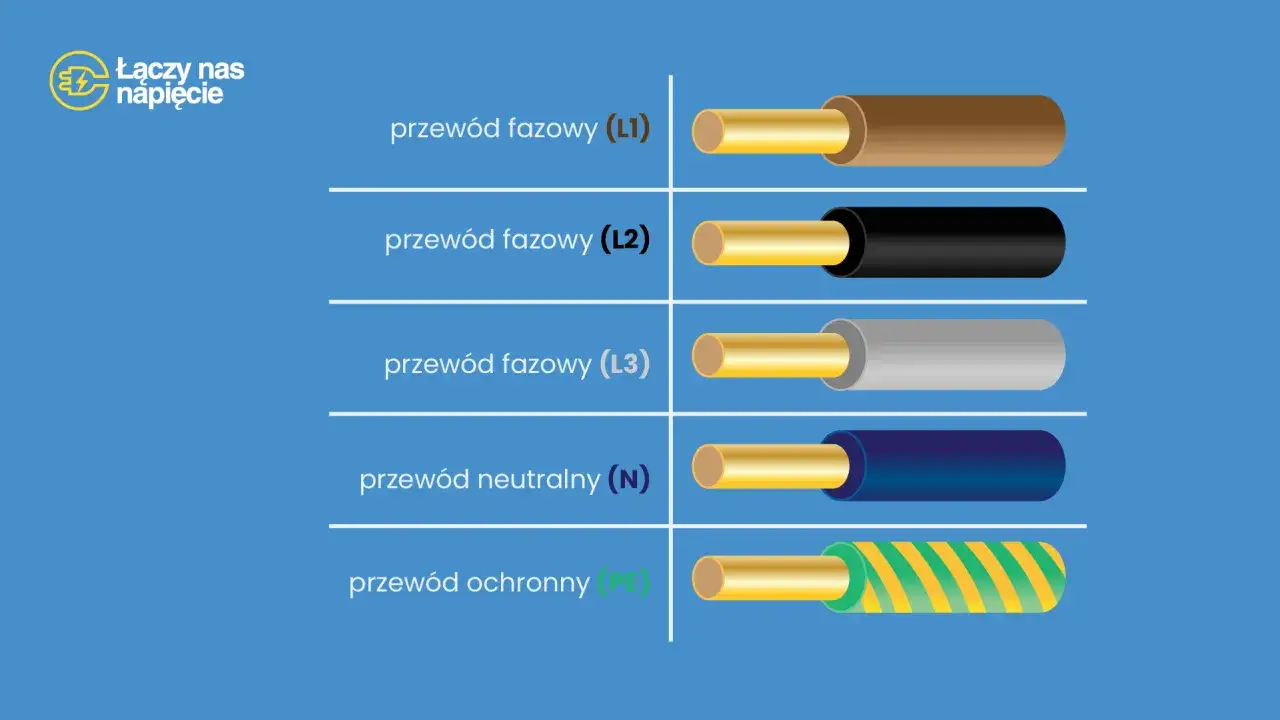

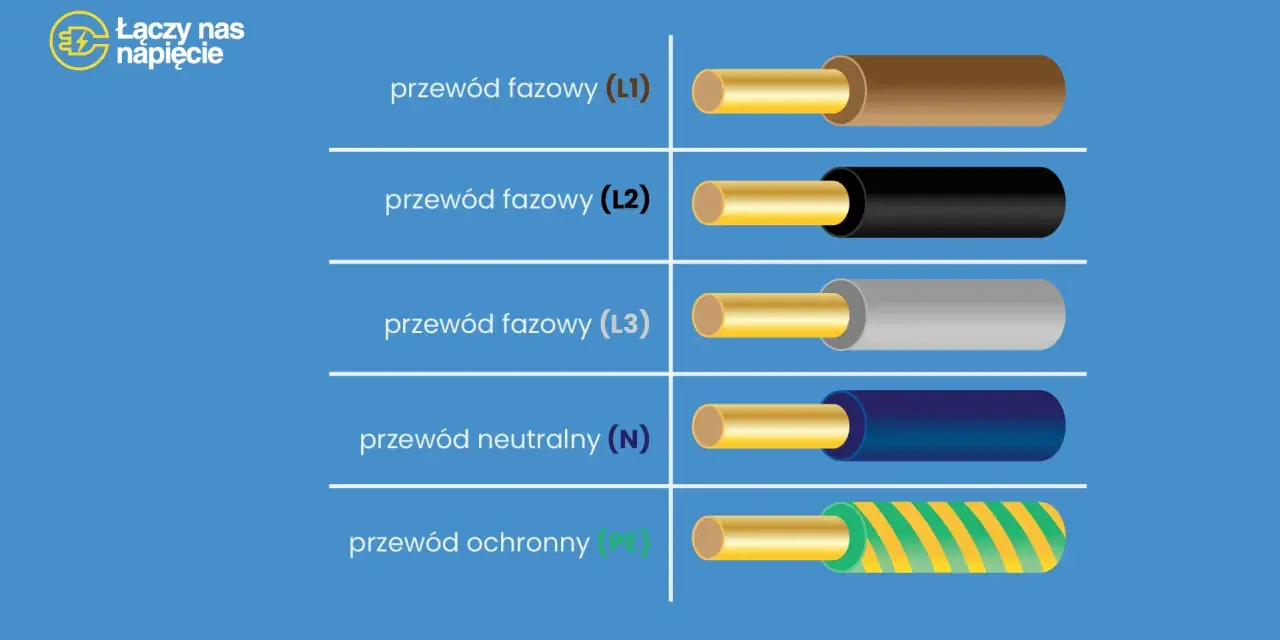

Który kolor odpowiada za którą funkcję
W Polsce punktem odniesienia jest norma PN-HD 308 S2:2007, czyli dokument porządkujący identyfikację żył w kablach i przewodach. W praktyce oznacza to dość prosty zestaw reguł, który dobrze zna każdy elektryk, ale właściciel mieszkania też powinien go rozumieć.
| Żyła | Typowy kolor | Rola w instalacji | Praktyczna uwaga |
|---|---|---|---|
| L - przewód fazowy | Brązowy, czarny, szary | Doprowadza napięcie do odbiornika | Kolor mówi, że to żyła czynna, ale nie potwierdza kolejności faz bez pomiaru. |
| N - przewód neutralny | Niebieski | Stanowi tor powrotny dla prądu roboczego | Niebieskiego nie stosuje się jako zwykłej fazy. |
| PE - przewód ochronny | Żółto-zielony | Chroni przed porażeniem i odprowadza prąd uszkodzeniowy | To barwa zarezerwowana dla ochrony, bez kombinacji i „tymczasowych” zamian. |
| PEN - przewód ochronno-neutralny | Żółto-zielony z niebieskim oznaczeniem końców | Łączy funkcję ochronną i neutralną w starszych układach | Po rozdzieleniu PEN w rozdzielnicy trzeba pilnować dalszego prowadzenia PE i N osobno. |
W praktyce najczęściej spotykam układ, w którym trzy żyły fazowe mają właśnie barwy brązową, czarną i szarą. To wygodne, bo w instalacji trójfazowej można je szybko rozróżnić, ale nie wolno z tego wyciągać pochopnego wniosku, że brązowy zawsze oznacza L1, czarny L2, a szary L3 w każdej sytuacji. Taki porządek bywa standardem wykonawczym, lecz przy modernizacjach i naprawach kolejność trzeba potwierdzić pomiarem albo dokumentacją.
Warto też pamiętać o czerwonej lampce ostrzegawczej: jeśli w obwodzie widzę nietypowe barwy albo mieszankę nowych i starych przewodów, traktuję to jako sygnał do sprawdzenia całego obwodu, a nie tylko jednego odcinka.
Skoro barwy są już jasne, następny krok to zrozumienie, jak ten sam kod wygląda w instalacjach jednofazowych i trójfazowych w budynkach.
Jak to wygląda w jednofazie i w trzech fazach
W typowym mieszkaniu spotykam przede wszystkim instalację jednofazową 230 V. Zwykle wystarcza tam zestaw: jedna faza, przewód neutralny i przewód ochronny. To rozwiązanie działa dobrze dla oświetlenia, gniazd i większości standardowych odbiorników domowych.
| Układ | Napięcie | Typowy zestaw żył | Gdzie występuje najczęściej |
|---|---|---|---|
| Jednofazowy | 230 V | L + N + PE | Mieszkania, pokoje, większość obwodów gniazdowych i oświetleniowych |
| Trójfazowy | 400 V między fazami, 230 V między fazą a N | L1 + L2 + L3 + N + PE | Płyty indukcyjne, pompy ciepła, warsztaty, lokale usługowe, część domów jednorodzinnych |
W instalacji trójfazowej trzy żyły fazowe służą do zasilania odbiorników o większej mocy albo urządzeń wymagających symetrii obciążenia. W budynku mieszkalnym najczęściej chodzi o płytę indukcyjną, większy piekarnik, klimatyzację, pompę ciepła albo sprzęt warsztatowy. Tu nie wystarcza sama znajomość barw - trzeba jeszcze sprawdzić, czy kolejność faz jest zgodna z projektem, a przy silnikach i urządzeniach wirujących także kierunek obrotów.
To jeden z tych momentów, w których praktyka okazuje się ważniejsza od schematu. Kolory pomagają wejść do tematu, ale ostateczną odpowiedź daje dopiero pomiar i weryfikacja pod obciążeniem.
Na tym tle szczególnie problematyczne stają się starsze budynki, gdzie instalacja była wielokrotnie poprawiana i kolory już dawno przestały być wiarygodnym drogowskazem.
Dlaczego stare instalacje potrafią wprowadzać w błąd
W starszych budynkach barwa izolacji bywa tylko wskazówką, a czasem wręcz mylącym śladem. Spotykałem instalacje, w których część obwodów była wykonana jeszcze w dawnym układzie, część została dołożona później, a pojedyncze odcinki miały izolację wyraźnie wyblakłą od temperatury, światła albo wieku. Wtedy sam kolor nie daje już żadnej pewności.
Najczęstsze pułapki są dość powtarzalne:
- przewody w starych barwach, które ktoś po latach wykorzystał w nowej funkcji,
- łączone na szybko odcinki różnych kabli bez jednolitej identyfikacji,
- układ TN-C, w którym przewód PEN pełnił jednocześnie funkcję ochronną i neutralną,
- aluminiowe żyły w starszych lokalach, podatne na utlenianie i luźne połączenia,
- puszki i rozdzielnice, w których kolory przestały odpowiadać rzeczywistemu połączeniu po kilku remontach.
W takich sytuacjach nie zakładam niczego „na oko”. Jeżeli pojawia się czerwony, biały albo inny nietypowy kolor, traktuję go jako historię obwodu, nie jako dowód jego aktualnej funkcji. To ważne szczególnie w budynkach z rynku wtórnego, gdzie jedna nieudokumentowana przeróbka potrafi unieważnić intuicję opartą na samych barwach.
Właśnie dlatego przy remoncie albo zakupie lokalu warto spojrzeć nie tylko na sam przewód, ale też na to, jak cała instalacja jest zorganizowana w budynku.
Na co patrzeć przy remoncie, zakupie lub wynajmie lokalu
Jeśli oceniam mieszkanie, dom albo lokal użytkowy pod kątem instalacji, zaczynam od kilku rzeczy naraz. Kolory przewodów są ważne, ale równie ważna jest rozdzielnica, sposób prowadzenia obwodów i to, czy instalacja ma czytelny podział na ochronny i neutralny. W praktyce to właśnie ten zestaw mówi najwięcej o poziomie bezpieczeństwa.
Przed podjęciem decyzji sprawdzam:
- czy w rozdzielnicy widać logiczny podział obwodów i opis zabezpieczeń,
- czy przewody PE i N są prowadzone osobno tam, gdzie powinny być rozdzielone,
- czy gniazda mają prawidłowo podłączony styk ochronny,
- czy w obwodach nie ma mieszania barw, które sugeruje prowizoryczne poprawki,
- czy w lokalu występują obwody trójfazowe wymagające osobnej weryfikacji,
- czy właściciel lub sprzedający posiada protokół pomiarów albo dokumentację po modernizacji.
Przy mieszkaniach na sprzedaż to szczególnie istotne. Sama deklaracja, że „instalacja jest nowa”, niewiele znaczy, jeśli nie ma potwierdzenia w rozdzielnicy, pomiarach albo chociaż w spójności kolorów i opisów. Dla inwestora albo kupującego lokal na wynajem to nie jest detal techniczny, tylko realny element oceny ryzyka i przyszłych kosztów.
Jeżeli mam jedną prostą zasadę, którą powtarzam najczęściej, to brzmi ona tak: barwy mają pomagać, ale nie wolno im ufać bardziej niż pomiarowi. Ta jedna reguła dobrze porządkuje temat zarówno w starym bloku, jak i w nowym domu.
Co warto zapamiętać przed zamknięciem puszki
W budynkach mieszkalnych i użytkowych najważniejsze są trzy pewniki: faza to zwykle brązowy, czarny albo szary przewód, neutralny jest niebieski, a ochronny żółto-zielony. Wszystko inne to już kontekst instalacji, który trzeba potwierdzić oględzinami, pomiarem albo dokumentacją.
Jeśli coś wygląda nietypowo, nie zgaduję. W praktyce to właśnie ostrożność oszczędza najwięcej czasu i pieniędzy: mniej błędów przy remoncie, mniej ryzyka przy odbiorze lokalu i mniej niespodzianek po zakupie mieszkania. A przy instalacji elektrycznej w budynku to naprawdę wystarczający powód, żeby kolor traktować jako wskazówkę, nie wyrok.
Jeżeli masz przed sobą starszy lokal albo planujesz modernizację, najrozsądniej zacząć od weryfikacji obwodów i stanu rozdzielnicy, zanim ruszysz z jakąkolwiek zmianą w ścianach.
